Průvodce kusů lešení Ringlock

Obsah

1.Ringlock kusy lešení

1.1 Standard Ringlock

1.2 Základní límec pro základnu

1.3 ROZPOČTÁ ROZPEČNOST

1.4 Ringlock Ledger

1.5 Ringlock Diagonal Brace

1.6 Lešení procházky

1.7 Rada prstencové špičky

1.8 Ringlock držák

1.9 U Head Jack

1.10 Základní Jack

1.11 Ringlock Truss

1.12 Lešení žebřík

2.FAQ

2.1 Otázka: Je vzdálenost mezi svislými kotouči pevná?

2.2 Otázka: Jaké jsou specifikace pro délku vodorovných pruhů? Lze je přizpůsobit?

2.3 Otázka: Lze vynechat diagonální vzpěry a použít pouze svislé a vodorovné tyče?

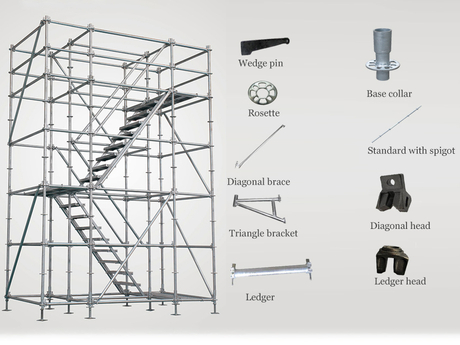

Systém prstencového lešení se skládá z několika klíčových součástí, včetně standardů prstencových zámků, tabulí, diagonálních výztuh, lešenářských pochozích desek, zvedáků s hlavou U, základních zvedáků, vazníků a žebříků. Tyto komponenty lze bezpečně spojit dohromady pomocí uzamykacího mechanismu. Tato příručka poskytne podrobný úvod ke každému dílu systému kruhového lešení.

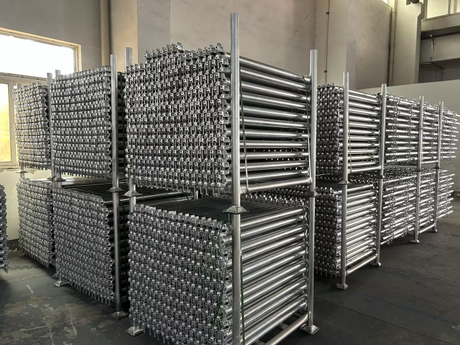

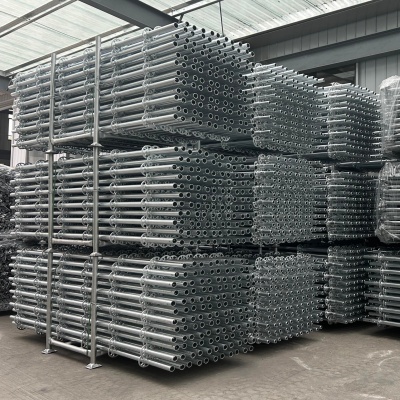

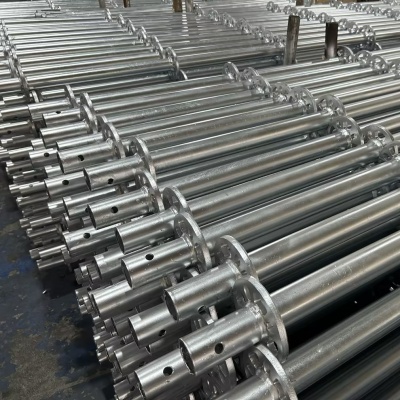

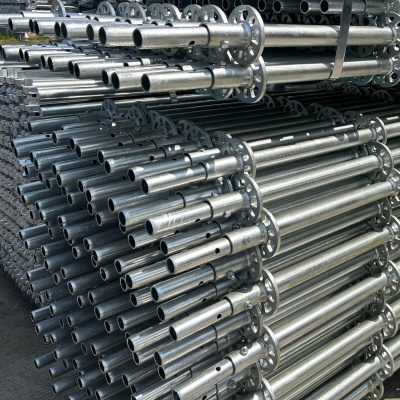

Standard Ringlock

Standardy Ringlock jsou vertikální nosné prvky systému lešení. Každý standard ringlock má kruhové uzly lešení svařené v rozestupech 500 mm, které se používají ke spojení komponent, jako jsou kruhové knihy a diagonální výztuhy ringlock. Standardy Ringlock se připojují pomocí vnitřních konektorů. Nabízíme dva typy standardů ringlock: s vnitřními konektory a bez nich.

Standardní specifikace:

Délka: Běžné délky jsou 0,5 metru, 1 metr, 1,5 metru, 2 metry, 2,5 metru a 3 metry.

Materiál: Q235 nebo Q345 vysokopevnostní ocel

Průměr: 48,3mm

Povrchová úprava: pozink

Ringlock Standard bez čepu

Ringlock Standard s hrdlem

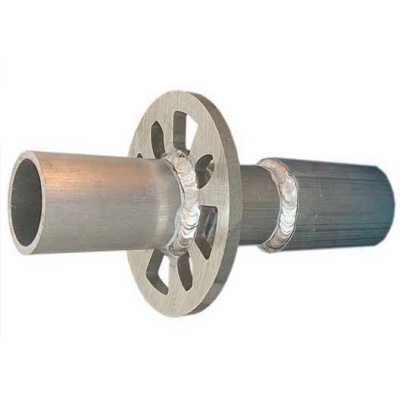

Základní límec pro základnu

Základní límec ringlock je základní součástí systému ringlock lešení. Skládá se z kruhového uzlu, trubky o vnitřním průměru 48,3 mm (pro připojení k základnímu konektoru) a vnější trubky o průměru 57 mm (pro připojení ke standardu ringlock). Obvykle se používá pro připojení standardu ringlock a základního zvedáku, což zajišťuje stabilní základ pro lešení.

Specifikace základního obojku:

Rozměry: Běžné velikosti zahrnují 240 mm a 430 mm; vlastní velikosti jsou také k dispozici na vyžádání.

Hmotnost: Přibližně 2-3 kg

Materiál: Q235 nebo Q345 vysokopevnostní ocel

Ošetření povrchu: galvanizováno

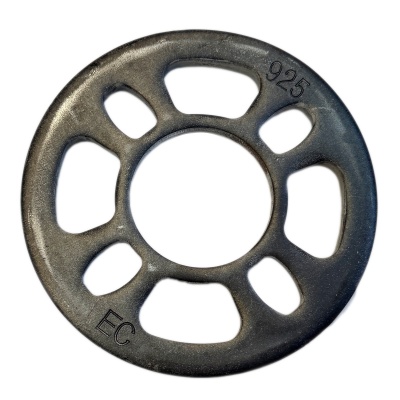

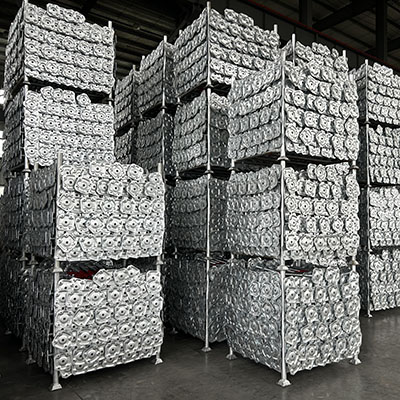

ROZPOČTÁ ROZPEČNOST

Rozeta ringlock je důležitou součástí vertikálních sloupků v systému ringlock lešení. Je přivařen ke standardu ringlock a připojuje se ke komponentám, jako jsou ringlock ledgers, ringlock diagonální výztuhy a ringlock držáky. Rozeta ringlock má osm otvorů, které umožňují připojení v osmi směrech, což umožňuje flexibilní montáž lešení různých tvarů.

Specifikace rozety:

Tloušťka stěny: 8-10 mm

Průměr: 120 mm

Materiál: vysokopevnostní ocelový plech Q235 nebo Q345

Povrchová úprava: pozink

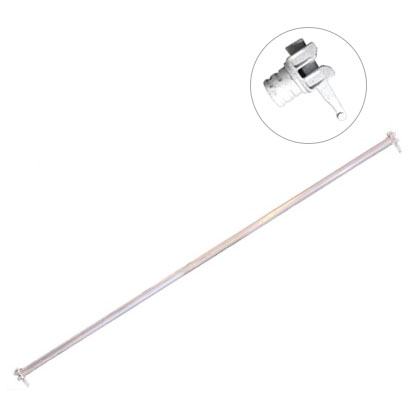

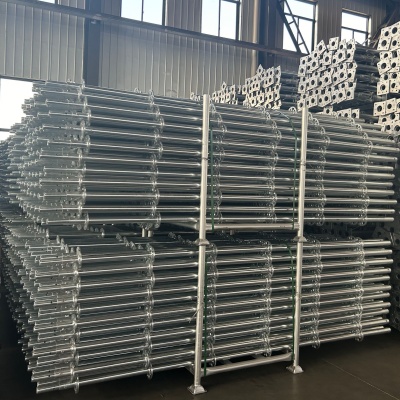

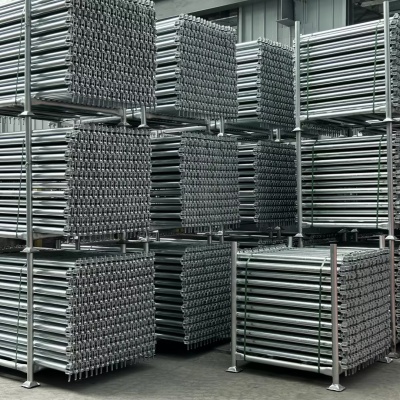

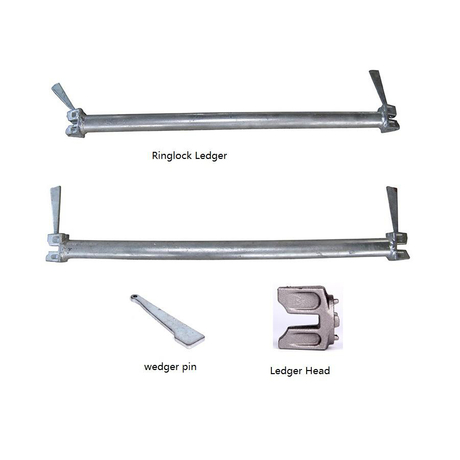

Ringlock Ledger

Ringlock ledger je horizontální nosný prvek v systému ringlock lešení, který se používá ke spojení standardů a vybudování rámového systému ringlock, čímž se zlepšuje odolnost lešení vůči deformaci. Ringlock ledger má na obou koncích přivařené hlavy příčníků, které lze rychle zasunout a uzamknout na rozetě ringlock na standardu ringlock. Tato metoda urychluje a zefektivňuje proces instalace lešení.

Specifikace knihy:

Délka: Běžné délky zahrnují 0,3 m, 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m a 2,5 m.

Průměr: 48,3mm

Materiál: Q235 nebo Q345 vysokopevnostní ocel

Povrchová úprava: pozink

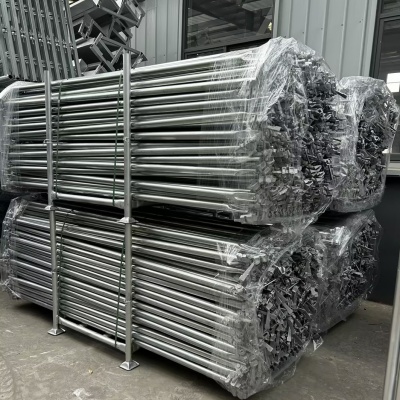

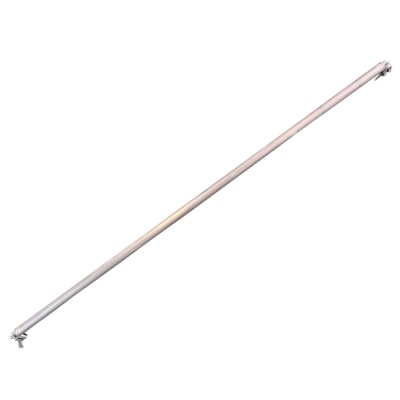

Ringlock Diagonal Brace

Diagonální výztuhy Ringlock se používají k diagonálnímu spojení účetních knih Ringlock a standardů Ringlock. Využitím různých nosných uzlů tvoří silnější trojúhelníkový nosný systém, který zvyšuje pevnost a stabilitu systému lešení. Oba konce diagonální výztuhy Ringlock jsou svařeny klínovými konstrukcemi, které lze přímo vložit do rozety Ringlock na standardu Ringlock.

Specifikace diagonální výztuhy:

Délka: 1 metr až 3 metry, obecně přizpůsobené podle délky standardu Ringlock a účetní knihy.

Průměr: 48,3 mm

Materiál: Q235 nebo Q345 vysokopevnostní ocel

Povrchová úprava: pozink

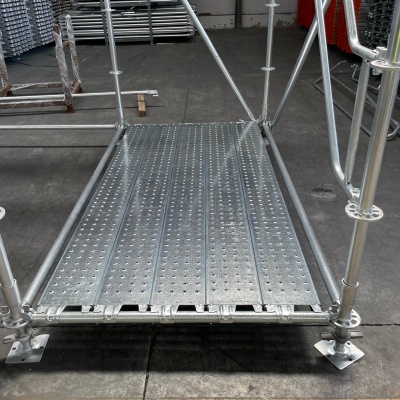

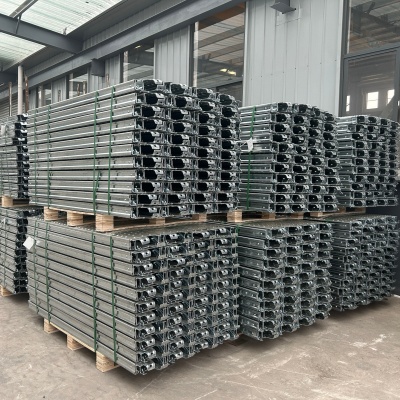

Lešení procházky

Pochozí desky lešení, sloužící jako hlavní pracovní plošina pro systém ringlock lešení, jsou obvykle vyrobeny z oceli nebo hliníku. Vyžadují protiskluzovou a antikorozní úpravu na povrchu a mají vysokou nosnost a protiskluzový povrch. Pochozí desky lešení jsou na obou koncích vybaveny bezpečnostními háky, které je bezpečně připevní ke kruhovým lištám a zajišťují bezpečnost pracovníků a stabilitu plošiny.

Specifikace Walk Board:

Délka: K dispozici v různých délkách, obvykle 1 metr až 3 metry.

Šířka: 0,3 metru až 0,5 metru

Materiál: Q235 nebo Q345 vysokopevnostní ocel

Povrchová úprava: Pozinkovaný, s protiskluzovým perforovaným provedením pro odvodnění, protiskluznost a antikorozní vlastnosti.

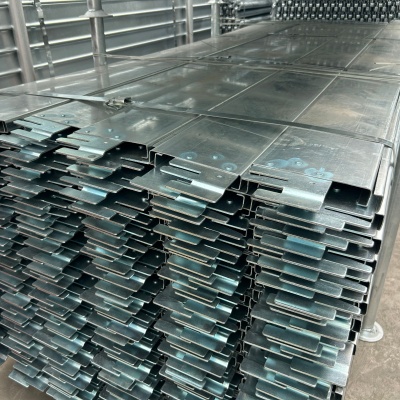

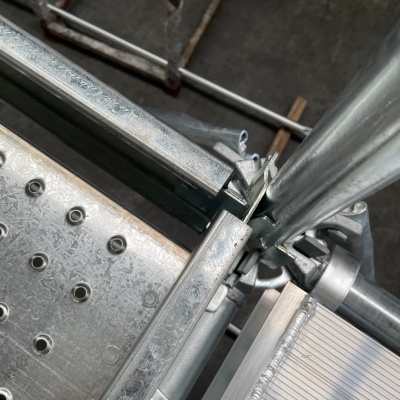

Rada prstencové špičky

Prsty Ringlock jsou vertikální zábrany instalované po stranách lešení nebo otevřených ploch. Díky do sebe zapadajícímu provedení uzavírají plochu plošiny, zabraňují pádu nástrojů a zařízení z plošiny, čímž poskytují další bezpečnostní ochranu pro práci ve výškách na lešení.

Specifikace špičky:

Délka: 0,4 metru - 3 metry

Šířka: 152 mm

Materiál: Q235 nebo Q345 vysokopevnostní ocel

Povrchová úprava: pozink

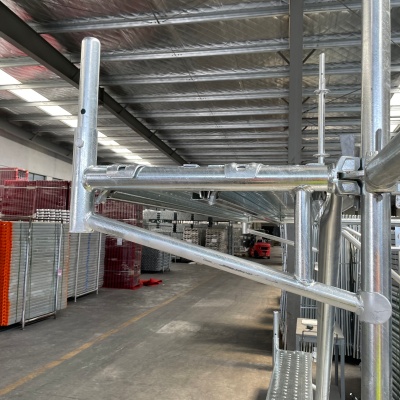

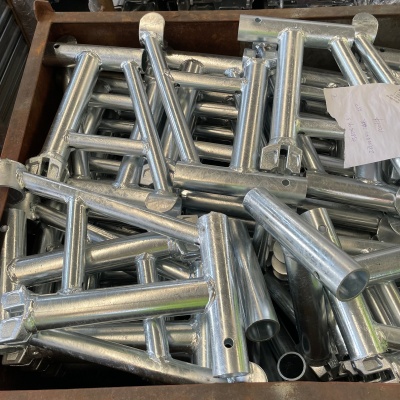

Ringlock držák

Držáky Ringlock jsou základními nástroji pro bezpečné rozšíření pracovních plošin nebo přístupových plošin. Použití těchto držáků Ringlock ke spojení se standardy Ringlock a účetními knihami umožňuje, aby pochozí desky na lešení přesahovaly hlavní rám, což pracovníkům poskytuje rozhodující prostor navíc, na kterém mohou stát nebo ukládat potřebné nástroje a materiály podél okrajů.

Specifikace držáku:

Rozměry: Standardní velikost je 300 mm x 200 mm

Materiál: galvanizovaná ocel Q235

Povrchová úprava: pozink

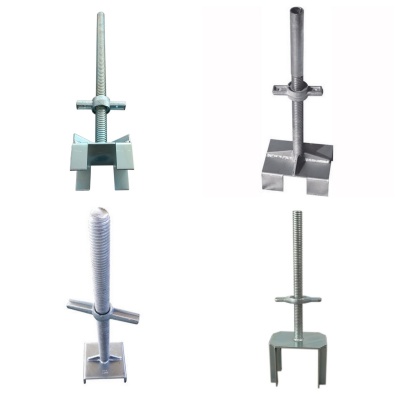

U Head Jack

Zvedák s hlavou U je instalován na vrcholu lešení a jeho výška je nastavitelná, slouží k podepření nosníků. Umožňuje jemné nastavení výšky během stavby.

Specifikace U Head Jack:

Rozměry: Výška je typicky nastavitelná mezi 300 mm a 600 mm.

Hmotnost: Přibližně 7-10 kg.

Materiál: Vysokopevnostní ocel.

Povrchová úprava: pozink.

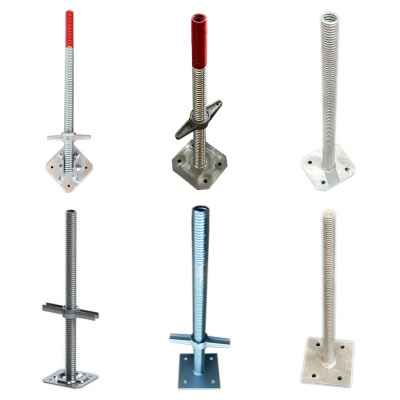

Základní Jack

Na spodní straně systému lešení jsou instalovány základní zvedáky, které jej podporují. Výšku lešení lze nastavit otáčením matic a stabilitu systému zajišťují i ​​základní zvedáky.

Specifikace Base Jack:

Výška: 300-1500 mm

Základní deska: 300-500 mm

Materiál: ocel Q235

Povrchová úprava: Pozinkováno, lakováno

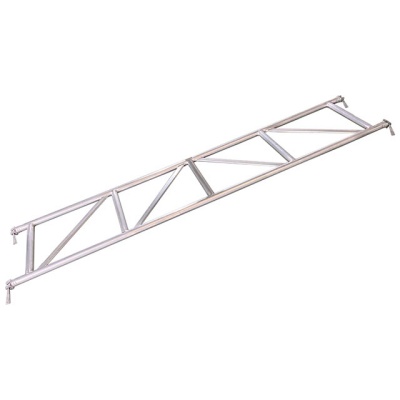

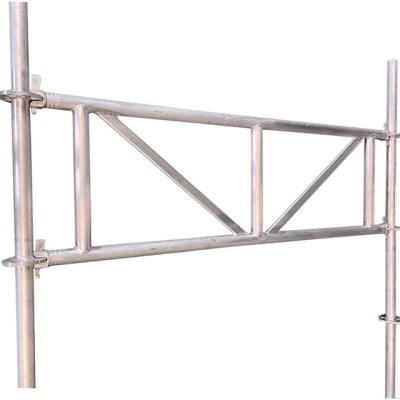

Ringlock Truss

Prstencový vazník je horizontální komponent systému kruhového lešení, který se skládá z několika ocelových tyčí tvořících stabilní trojúhelníkovou konstrukci. Nabízí větší nosnost ve srovnání s ringlock ledgers.

Specifikace vazníku Ringlock:

Velikost: 1-3 metry

Hmotnost: Přibližně 10-15 kg

Materiál: ocel Q235 nebo Q345

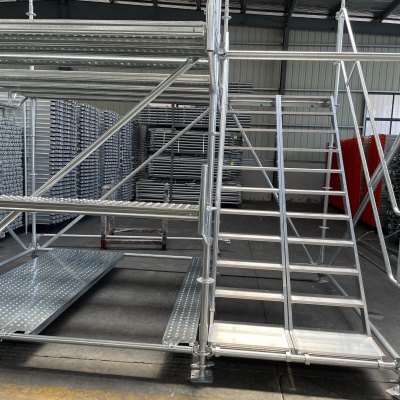

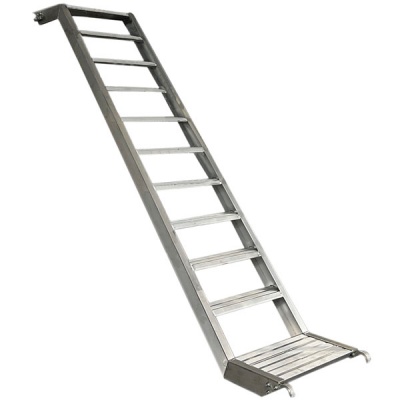

Lešení žebřík

Lešenářské žebříky lze přímo připojit k systému lešení a hladce se integrovat do konstrukce lešení a vytvořit víceúrovňový přístup. Vyznačují se plošinami, schodišťovými sekcemi a pohodlnými vstupními a výstupními body, které pracovníkům poskytují bezpečný přístup.

Specifikace lešení žebříku:

Rozměry: Běžné výšky jsou 2 metry a 3 metry.

Materiál: slitina hliníku nebo ocel.

Ošetření povrchu: galvanizováno

FAQ

Otázka: Je vzdálenost mezi svislými kotouči pevná?

A: Svislé kotouče jsou svařeny ve stejných rozestupech. Standardní rozteč je 500 mm (doporučeno národními normami). Pro speciální scénáře lze upravit rozteče 300 mm/600 mm/1000 mm.

Otázka: Jaké jsou specifikace pro délku vodorovných pruhů? Lze je přizpůsobit?

A: Běžné délky vodorovných tyčí jsou: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m a 3,0 m, aby byly splněny různé požadavky na rozpětí lešení. Nestandardní délky (např. 3,5 m a 4,0 m) lze přizpůsobit.

Otázka: Lze vynechat diagonální vzpěry a použít pouze svislé a vodorovné tyče?

A: Je přísně zakázáno vynechávat diagonální výztuhy: Diagonální výztuhy jsou základní komponenty pro odolnost lešení proti bočnímu posunutí a převrácení. Konstrukce lešení využívající pouze sloupky a vodorovné tyče je 'tuhá rámová konstrukce' s extrémně nízkou boční tuhostí. Při stavebním zatížení a zatížení větrem je lešení vysoce náchylné ke zhroucení, což porušuje národní bezpečnostní normy.
