Návod k použití objímkové spojky: Úvod, aplikace a bezpečnostní opatření

Objímkové spojky jsou externí doplňky lešení, které prodlužují délku ocelových trubek lešení, aniž by ovlivnily strukturální stabilitu lešení, a tím zajišťují axiální návaznost a únosnost. Tento článek poskytne podrobný úvod do objímkových spojek, jejich scénáře použití a jak je správně používat.

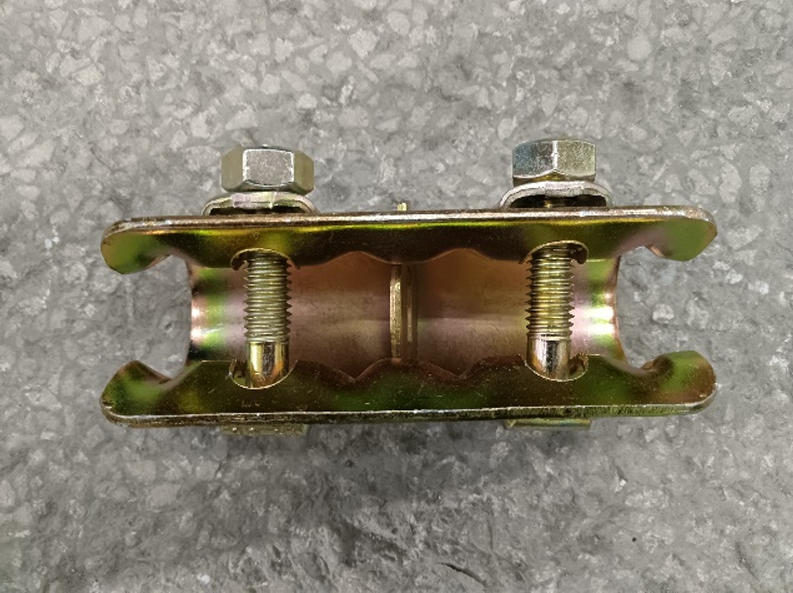

Co jsou objímkové spojky?

Objímkové spojky, známé také jako spojky nebo vnější spojky, jsou klíčovými součástmi lešenářských systémů, které se používají ke spojování lešenářských trubek s vnějším průměrem 48,3 mm. Mohou spojovat dva sloupky svisle, dva vodorovné pruhy nebo dva diagonální pruhy diagonálně. Objímkové spojky jsou obvykle vyrobeny ze 4 mm silných ocelových plechů s vysokou pevností pomocí lisování nebo kování, splňují normy EN74 nebo BS139 a dosahují výkonu třídy B pro vysoké zatížení s odolností proti skluzu přesahující 9 kN.

Společné specifikace

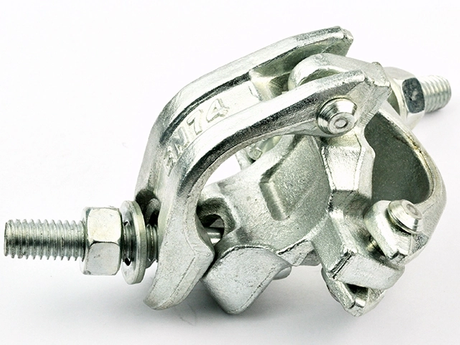

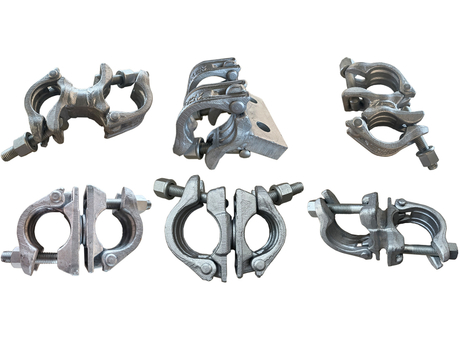

Typy spojek na lešení a rozdíly od spojek objímkových

Existují různé typy lešenářských spojek používaných v lešení, obecně se dělí na otočné spojky a pravoúhlé spojky.

Jaké jsou klasifikace a rozdíly objímkových spojek?

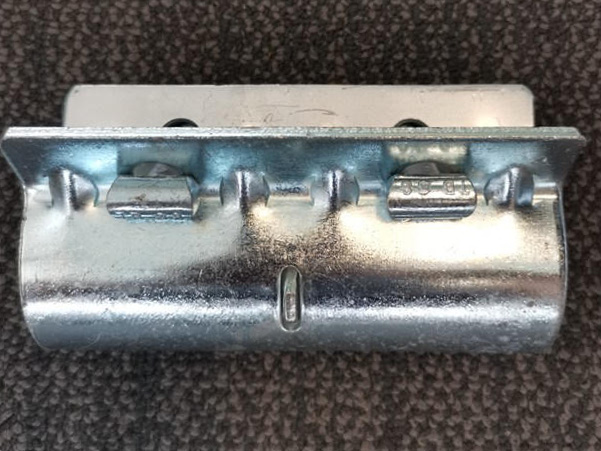

Lisovaná objímková spojka: Také známá jako standardní objímková spojka, je to lehká a ekonomická spojka vyrobená z vysokopevnostních ocelových plechů lisováním, která poskytuje spojení mezi konci pro základy.

Kovaná objímková spojka: Také známá jako spojka pro těžké zatížení, je vhodná pro aplikace s vysokou zátěží a je ideální volbou pro drsná stavební prostředí.

Kromě toho lze podle norem spojky rozdělit na britské standardní objímkové spojky a objímkové spojky EN74 třídy B.

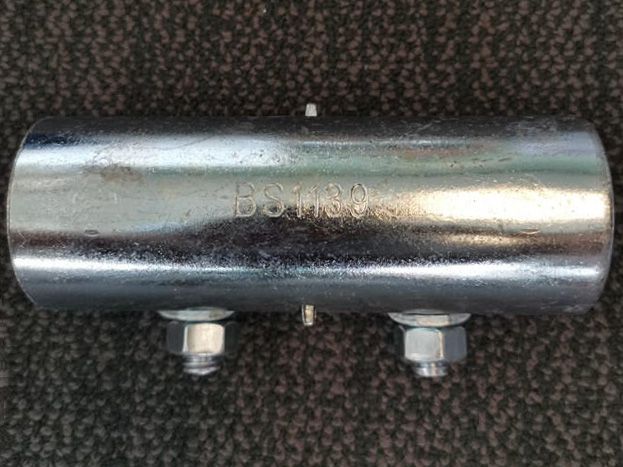

Britské standardní objímkové spojky: Široce používaný standardní typ.

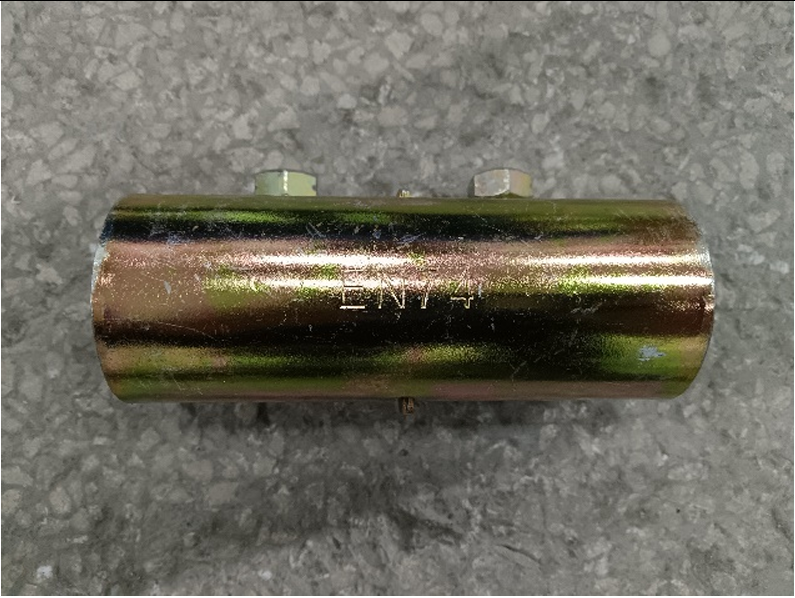

Objímkové spojky EN74 třídy B: Spojky s vyšším protiskluzovým výkonem a nosností ve srovnání se spojkami třídy A.

Všechny modely jsou speciálně navrženy pro lešení ocelových trubek s vnějším průměrem 48,3 mm, což zajišťuje bezproblémovou zaměnitelnost na staveništích.

Jaké jsou výhody objímkových spojek?

Prodloužená délka: Objímkové spojky mohou prodloužit délku lešenářských trubek bez přidání dalších podpůrných konstrukcí.
Stabilita: Poskytuje pevné a bezpečné spojení mezi ocelovými trubkami.
Všestrannost: Vhodné pro různé konfigurace lešení.
Hospodárnost: Ve srovnání se spojováním více kratších ocelových trubek je použití objímkových spojek často cenově výhodnější.

Kde lze použít objímkové spojky?

Objímkové spojky se běžně používají v projektech vyžadujících prodlouženou délku nebo výšku lešení, jako jsou:
Konstrukce výškových budov: V projektech výstavby výškových budov je často nutné stavět lešení do extrémně vysokých výšek.
Projekty údržby mostů: V projektech údržby a oprav mostů musí lešení překlenout dlouhé vzdálenosti.
Průmyslové závody: V průmyslovém prostředí, kde je třeba postavit lešení pro údržbářské a opravárenské práce.

Jak správně používat objímkové spojky?

Návod k instalaci objímkové spojky

1. Příprava: Ujistěte se, že připojované ocelové trubky jsou čisté a bez úlomků a že povrchy spojů trubek jsou hladké, aby těsně přiléhaly.

2. Zarovnání: Zarovnejte obě ocelové trubky konce ke konci.

3. Instalace spojky: Nasuňte objímkovou spojku na zarovnané ocelové trubky.

4. Zajištění: Pomocí klíče utáhněte šrouby pro zajištění spojky na místě utahovacím momentem přibližně 50 Nm.

5. Kontrola: Ruční silou otestujte a ujistěte se, že ocelové trubky jsou stabilně připojeny a zajištěny.

Bezpečnostní opatření při používání objímkové spojky

Při použití objímkových spojek věnujte pozornost následujícímu:
Správná instalace: Ujistěte se, že je objímková spojka správně a bezpečně nainstalována, abyste předešli nehodám.
Pravidelná kontrola: Pravidelně kontrolujte objímkové spojky; zjistěte, zda lze opotřebené nebo poškozené spojky stále používat.
Nosnost: Přísně dodržujte nosnost objímkové spojky, aby nedošlo k poškození v důsledku přetížení.

Manuál pro údržbu spojky

Objímkové spojky vyžadují pravidelnou údržbu a kontrolu během používání. Včasná výměna silně poškozených spojek zajišťuje stabilitu a bezpečnost systému lešení.

Údržba:
Pravidelně kontrolujte stav závitů šroubů a matic, abyste se ujistili, že objímkové spojky správně fungují.
Během skladování aplikujte inhibitor rzi.
Skladujte na suché polici nad zemí.

Kontrola:
Vizuální kontrola: Zkontrolujte známky opotřebení, rzi nebo poškození.
Funkční testování: Otestujte funkci připojení spojek, abyste se ujistili, že fungují správně.
Čištění: Zkontrolujte spojky a jejich okolí, zda na nich není rez nebo nečistoty, a ihned je vyčistěte.

Závěr

Spojky lešení jsou vhodné pro různé projekty lešení a jsou široce používány v ropných a plynových vrtných plošinách, stavbě jevišť, zábradlí a dalších oblastech. Správným používáním a údržbou spojek lze efektivně prodloužit jejich životnost.

Často kladené otázky o spojce rukávů

1. Jaké jsou hlavní funkce objímkových spojek?
   Objímkové spojky se primárně používají pro spojování lešenářských ocelových trubek mezi konci, čímž účinně prodlužují délku a výšku lešenářských trubek, aniž by byla ohrožena stabilita konstrukce.

2. Jaké normy splňují objímkové spojky?
   Objímkové spojky vyrobené společností EK scaffolding splňují normy EN74 třídy B a BS1139 a mohou poskytnout zkušební protokoly SGS.

3. Jaký je rozdíl mezi objímkovými spojkami a vnitřními spojkami?
   Objímkové spojky se připojují externě k ocelovým trubkám, nabízejí vyšší celkovou tuhost a běžně se používají pro ocelové trubky 48,3 mm.
   Vnitřní spojky se vnitřně připojují k ocelovým trubkám, což má za následek čistší vzhled a nižší tuhost v místě připojení, ale vyšší stabilitu.

4. Jaké jsou výhody použití objímkových spojek v projektech lešení?
   Prodlužují délku a výšku lešení, udržují stabilitu systému lešení a poskytují větší flexibilitu při montáži a konfiguraci lešení.

5. V jakých scénářích jsou objímkové spojky vhodné?
   Objímkové spojky mají širokou škálu aplikací a lze je použít v jakémkoli scénáři vyžadujícím prodlouženou délku nebo výšku lešení, jako je výstavba výškových budov, projekty údržby mostů a průmyslová místa, jako jsou plošiny pro těžbu ropy a zemního plynu. Lze je také použít při stavbě jeviště a ochraně zábradlí.

6. Jak jsou objímkové spojky připevněny k ocelovým trubkám lešení?
   Srovnejte konce dvou ocelových trubek lešení, vložte objímkovou spojku a utáhněte šrouby klíčem nebo vložte čepy pro bezpečné upevnění.

7. Jaká bezpečnostní opatření je třeba dodržovat při používání objímkových spojek?
   Za prvé, správná instalace je nezbytná. Při používání přísně dodržujte doporučení týkající se zatížení od výrobce lešení a pravidelně kontrolujte spojky, zda nejsou opotřebené nebo poškozené.

8. Které systémy lešení jsou kompatibilní s objímkovými spojkami?
   Naše objímkové spojky jsou navrženy s ocelovými trubkami o vnějším průměru 48,3 mm a jsou kompatibilní s většinou modulárních systémů lešení, jako je talířové lešení, lešení s cup-lockem, lešení pro rychlou montáž a portálové rámy. Je důležité si uvědomit, že ocelové trubky pro tyto systémy lešení musí mít vnější průměr 48,3 mm.

9. Nabízíte služby přizpůsobení nebo zpracováváte velké zakázky?
   Jako výrobce lešení má EK lešení vlastní výrobní linku a může poskytovat služby přizpůsobení. Podporujeme však pouze velkoobjemové objednávky.
